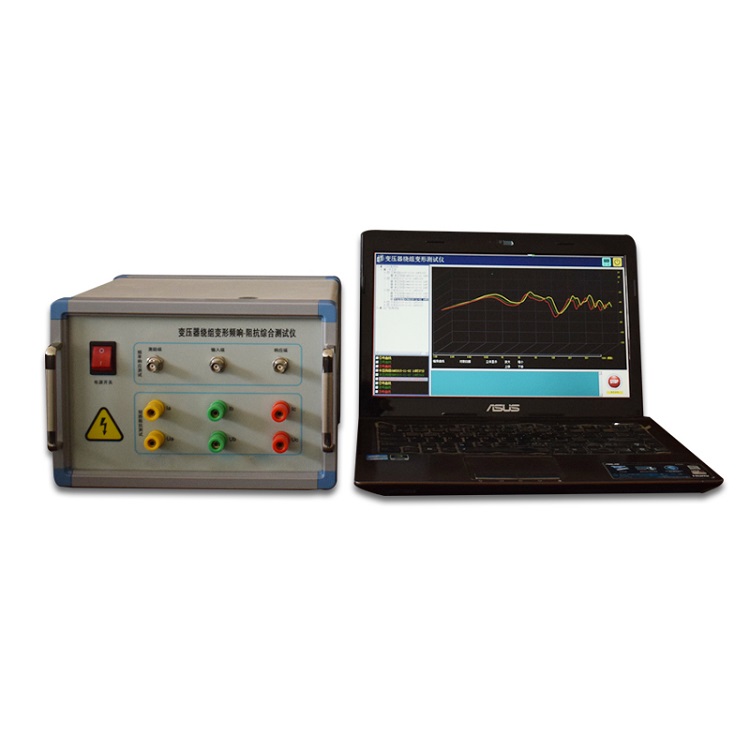

变压器绕组变形测试仪（频响法、阻抗法二合一
产品简介
变压器绕组变形测试仪具有频率响应法和低电压短路阻抗法两种测试方法，用两种不同的方法对电力变压器绕组进行测量，全面反映变压器的绕组特性，更加准确地分析、诊断绕组变形
订购热线：021-54358329
产品介绍
1.1主要技术特点
l 频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 频响法测量速度快，对单个绕组测量时间1-2分钟。
l 频响法频率精度非常高，频率精度为0.005% 。
l 频响法采用数字化频率合成，频率稳定性更高。
l 频响法采用5000V电压隔离、充分保护测试电脑安全。
l 频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 频响法采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC60076-18。
l 短路阻抗法不用外接调压器，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。
l 短路阻抗法适用于任意大小容量的变压器的阻抗测试。
l 短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
l 仪器具有测量电感的功能。
l 采用windows平台，兼容Window 2000/Window XP/Windows7/windows8/windows10。
l 采用数据库保存测试数据，对测试数据的管理简洁方便。
l 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
1.2主要技术参数
l 测量速度：单相绕组1分钟-2分钟
l 输出电压：Vpp-20V，测试中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围：100Hz－2MHz
l 频率精度： 0.005%
l 采样频率：100Msps
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线
l 测量动态范围宽：－120dB～20dB
l 阻抗法测量电压：0～220V
l 阻抗法测量电流：0～10A
l 阻抗法频率：50Hz/60Hz
l 频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 频响法测量速度快，对单个绕组测量时间1-2分钟。
l 频响法频率精度非常高，频率精度为0.005% 。
l 频响法采用数字化频率合成，频率稳定性更高。
l 频响法采用5000V电压隔离、充分保护测试电脑安全。
l 频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 频响法采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC60076-18。
l 短路阻抗法不用外接调压器，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。
l 短路阻抗法适用于任意大小容量的变压器的阻抗测试。
l 短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
l 仪器具有测量电感的功能。
l 采用windows平台，兼容Window 2000/Window XP/Windows7/windows8/windows10。
l 采用数据库保存测试数据，对测试数据的管理简洁方便。
l 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
1.2主要技术参数
l 测量速度：单相绕组1分钟-2分钟
l 输出电压：Vpp-20V，测试中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围：100Hz－2MHz
l 频率精度： 0.005%
l 采样频率：100Msps
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线
l 测量动态范围宽：－120dB～20dB
l 阻抗法测量电压：0～220V
l 阻抗法测量电流：0～10A
l 阻抗法频率：50Hz/60Hz
